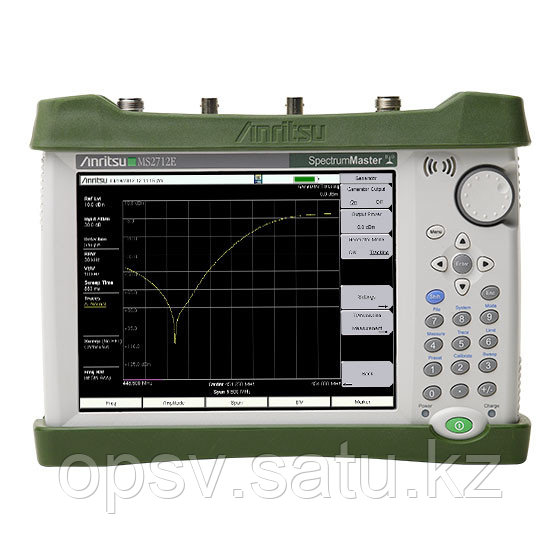

MS2712E - Spectrum Master - Анализатор спектра от 9 кГц до 4,0 ГГц

  MS2712E - Spectrum Master - Анализатор спектра от 9 кГц до 4,0 ГГц, фото 1
next previous
Под заказ, 60 днейКод: MS2712E

от 3 500 000 Тг.

Купить
  • +7 показать номер +7 (727) 278-55-55 доб. 507
  • +7 (727) 227-75-05 доб. 504
  • Адрес и контакты
    • Телефон:
      +7 (727) 278-55-55 доб. 507,
      +7 (727) 227-75-05 доб. 504,
    • Контактное лицо:
      Алжанова Жадыра
    • Адрес:
      Волочаевская, 379, Алматы, 050019, Казахстан
    • Email:
      info@opsv.kz
    • Skype:
      suleimen_emirov



            Требования стандартов становятся все выше. Вы вынуждены постоянно заботиться о сокращении расходов. Наибольшим приоритетом всегда обладает работоспособность систем. Spectrum Master MS2712E предоставляет необходимые для этого и многого другого функции. Проводите ли вы сложный анализ помех или оцениваете качество сигнала, MS2712E Spectrum Master обеспечивает простоту в использовании, расширенную функциональность и лучшее в своем классе соотношение цена/качество, то есть все то, чего вы ожидаете от Anritsu.

MS2713E, предназначенный для работы в наиболее тяжелых полевых условиях, позволяет выполнять мониторинг, пеленг, определение и анализ широкого диапазона сигналов сотовой связи, 2G/3G/4G, наземной мобильной радиосвязи, Wi-Fi, сигналов широкополосного вещания и радиочастотного интерфейса общего пользования. Благодаря большому количеству вариантов конфигурации, многофункциональный прибор MS2712E устраняет необходимость в изучении и использовании многочисленных инструментов при пеленге и идентификации сигналов в широком частотном диапазоне.

Вариант с радиочастотным интерфейсом общего пользования (CPRI) позволяет видеть сигналы восходящей и нисходящей линий связи через оптический канал CPRI в традиционном представлении РЧ спектра и спектрограммы.



Особенности Spectrum Master



  • Измерения: Занимаемой ширины полосы частот, мощности канала, коэффициента мощности в соседнем канале, отношения мощности несущей к помехе, маски спектрального излучения
  • Анализатор помех: Спектрограмма, мощность сигнала, показатель уровня принимаемого сигнала (RSSI), идентификатор сигнала, создание карты помех
  • 3GPP анализаторы сигнала GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA/HSPA+, LTE/LTE-A, TD-LTE/LTE-A
  • 3GPP2 анализаторы сигнала cdmaONE/CDMA2000 1X, CDMA2000 1xEV-DO
  • IEEE 802.16 анализаторы сигнала стационарного и мобильного WiMAX
  • Анализатор сигналов цифрового телевидения ISDB-T, DVB-T/H
  • Измерения радиочастотного интерфейса общего пользования
  • Полоса пропускания 20 МГц с демодуляцией
  • Динамический диапазон: > 102 дБ при разрешении по полосе пропускания 1 Гц
  • Средний уровень собственных шумов: -162 дБмВт при разрешении по полосе пропускания 1 Гц
  • Фазовый шум: не более -100 дБн/Гц при смещении на 10 кГц при 1 ГГц
  • Точность частоты: < ±50 ппм с включенным GPS



Компактный портативный анализатор спектра



  • Анализатор спектра: 9 кГц – 4 ГГц
  • Анализатор помех с функцией создания карты помех
  • Измеритель мощности высокой точности, 2-портовые измерения передачи
  • Создание карты покрытия, устройство опроса каналов, GPS, анализатор AM/FM/PM
  • 3GPP, 3GPP2, WiMAX, анализаторы сигнала
  • Следящий генератор: 500 кГц – 4 ГГц
  • Анализаторы сигналов цифрового телевидения ISDB-T, DVB-T/H
  • Измерения радиочастотного интерфейса общего пользования
  • Проверенное в полевых условиях исполнение: Три часа работы от аккумулятора, прочный, компактный, легкий, хорошо читаемый при дневном свете дисплей
  • Простое в использовании меню пользовательского интерфейса с управлением через сенсорный экран
  • Стандартная гарантия на три года (гарантия на аккумулятор один год)



Области применения:



  • Мониторинг спектра
  • Проверка передатчика: занимаемая ширина полосы частот, мощность канала, коэффициент мощности в соседнем канале
  • Анализ помех в сотовых системах, системах наземной мобильной радиосвязи, Wi-Fi
  • Создание карты мощности сигнала
  • Полевой анализ 2G/3G/4G и широкополосных сигналов
  • Измерение мощности сигнала
  • Проверка покрытия, оптимизация сети
  • Следящий генератор
  • Система измерения электромагнитных полей
  • Измерения радиочастотного интерфейса общего пользования
  • Сети сотовой связи на всех этапах работы
  • Радиопланирование и радиомониторинг
  • Разработка и тестирование СВЧ устройств
  • Поиск радиозакладок и глушилок
  • Предварительные испытания по ЭМС
  • Демодуляция и анализ качества беспроводных стандартов связи: LTE , GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA, CDMA, EV-DO, Fixed и Mobile WiMAX, ISDB-T, DVB-T/H



Стандартные измерения: анализ спектра и сигналов, напряжённость поля, мощность в канале, ширина занимаемой полосы частот, коэффициент мощности в соседнем канале (ACPR), отношение мощности несущей к помехе (C/I), демодуляция AM/FM/SSB и др.
Дополнительные опции: следящий генератор (2-х портовый анализ АЧХ и др.) (опция 0020), сканер каналов (опция 0027), анализ нестационарных сигналов и помех (опция 0025), нанесение зон покрытия на карту (опция 0431), подача постоянного напряжения на центральную жилу (опция 0010), встроенный измеритель мощности (опция 0029), высокоточное измерение мощности с помощью датчиков (опция 0019), приёмник GPS (опция 0031), внешний запуск развёртки (опция 0090), определение уровня ПИМ, анализатор AM/FM/PM (опция 0509), порт подключения Ethernet (опция 0411) и др.
Демодуляция и анализ качества беспроводных стандартов связи: GSM/EDGE, W-CDMA/HSPA+, LTE и TD-LTE, CDMA, EV-DO, Fixed и Mobile WiMAX, TD-SCDMA/HSPA+, ISDB-T, DVB-T/H и др.
Удобный сенсорный экран. Интерфейс пользователя русифицирован.
Интерфейсы: USB стандартно, Ethernet (опция 0411).
Диапазон рабочих температур: от -10°С до +55°С.

Масса: 3,5 кг.

Размеры: 27 см x 20 см x 9 см.



ПОДРОБНОЕ ОПИСАНИЕ



Новые портативные анализаторы спектра и сигналов Anritsu Spectrum Master MS2712E и MS2713E разработаны специально для решения множества современных задач: от тестирования сетей мобильной связи на всех этапах их работы (включая демодуляцию и анализ качества беспроводных стандартов связи: LTE, TD-SCDMA/HSPA+, GSM/EDGE, W-CDMA/HSPA+, CDMA, EV-DO, Fixed и Mobile WiMAX, ISDB-T, DVB-T/H), до поиска радиозакладок и глушилок и даже разработки и тестирования СВЧ устройств.

Специалистам, работающим с сетями мобильной и беспроводной связи помогут в работе: небольшие габариты (27 см x 20 см x 9 см) и вес анализатора (всего 3,5 кг), широкий температурный диапазон (от -10°С до +55°С) и аккумуляторное питание, встроенный демодулятор всех современных стандартов связи (с полосой 20 МГц), который поможет оптимальным образом настроить базовые станции мобильной сети. Также автоматизировать рутинные задачи помогут следующие опции: сканер каналов (опция 0027), анализатор нестационарных сигналов и помех с возможностью пеленгации и фиксирования источника сигнала на карте (опция 0025), нанесение зон покрытия (уровня радиосигнала) на карту или план помещения (опция 0431), GPS приёмник (опция 0031), возможность подачи постоянного напряжения на центральную жилу для питания активных СВЧ устройств (опция 0010), следящий генератор (опция 0020), встроенный измеритель мощности (опция 0029) либо высокоточное измерение мощности с помощью внешнего датчика (опция 0019).

Для тех, кто занимается радиомониторингом, а также поиском радиозакладок и подобных устройств помогут в работе: встроенный предусилитель (который обеспечивает анализаторам MS2712E и MS2713E уровень шумов до -162 дБм), небольшие габариты и вес, широкий температурный диапазон и аккумуляторное питание, анализатор нестационарных сигналов и помех с возможностью пеленгации и фиксирования источника сигнала на карте (опция 0025), нанесение зон покрытия (уровня радиосигнала) на карту или план помещения (опция 0431), GPS приёмник (опция 0031), демодуляция AM/FM/SSB (опция 0509).

Купив анализатор спектра Anritsu MS2712E или MS2713E, разработчики СВЧ устройств получат портативный и очень удобный анализатор с техническими характеристиками дорогого лабораторного прибора. Вот некоторые впечатляющие параметрами, которыми обладает каждая модель MS2712E и MS2713E: уровень собственных шумов (с включённым предусилителем): до -162 дБм, разрешение (RBW): 1 Гц – 3 МГц, амплитуда входного сигнала: от +26 дБм до -162 дБм, точность внутреннего опорного генератора по частоте 0,05 ppm (при включённом GPS (опция 0031)). Также при разработке и тестировании СВЧ устройств могут быть использованы: следящий генератор (опция 0020), возможность подачи постоянного напряжения на центральную жилу для питания активных СВЧ устройств (опция 0010), встроенный измеритель мощности (опция 0029) либо высокоточное измерение мощности с помощью внешнего датчика (опция 0019), внешний запуск развёртки (опция 0090), порт подключения Ethernet (опция 0411) для включения анализатора в программно-аппаратные комплексы. Всё эти возможности могут быть использованы как на этапе разработки в лаборатории так и на этапе тестирования в реальных местах эксплуатации Ваших устройств: в любую погоду и любое время года!

Не секрет, что лабораторные анализаторы спектра для проведения испытаний по электромагнитной совместимости (ЭМС) стоят очень дорого. Поэтому украинские производители различного оборудования, а также сертификационные центры используют недорогие портативные анализаторы Anritsu MS2712E и MS2713E, совместно с соответствующим набором антенн, для проведения предварительных испытаний по ЭМС и ЭМП в лаборатории и в полевых условиях. Для этого в анализаторах реализована поддержка полос (RBW) 200 Гц, 9 кГц, 120 кГц с квазипиковым детектором, а также возможность проводить измерения с учётом реальных коэффициентов усиления Вашей антенны (их легко можно записать в память анализатора с помощью прилагаемого бесплатного программного обеспечения).

Анализаторы спектра и сигналов MS2712E и MS2713E недорогие, лёгкие, компактные и очень надёжные. Разработаны и произведены в США. Перед отгрузкой заказчику, каждый экземпляр прибора проходит на производстве выходной контроль качества (тестируется в термокамере на протяжении 48 часов).



Высокие технические характеристики в портативном корпусе

Анализаторы спектра и сигналов Anritsu MS2712E, MS2713E имеют отличную чувствительность и динамический диапазон, что позволяет работать с очень слабыми сигналами, а также сигналами, которые трудно обнаружить на фоне другого сильного сигнала (например рядом расположенного передатчика). В решении подобных задач также помогают встроенный предусилитель и возможность установки разрешения по полосе частот (RBW), равного 1 Гц.



Встроенные автоматические измерения

Для автоматизации работы и ускорения рутинных задач, анализаторы спектра и сигналов Anritsu MS2712E, MS2713E позволяют автоматически измерять: напряжённость поля (с учётом реальных коэффициентов усиления любой антенны), мощность в канале, ширину занимаемой полосы частот (в процентах от мощности или по заданному уровню в дБ), коэффициент мощности в соседнем канале (ACPR), отношение мощности несущей к уровню помехи (C/I). Также возможно проводить демодуляцию AM/FM/SSB с выводом звукового сигнала на встроенный динамик или наушники.



Анализатор нестационарных сигналов и помех с возможностью пеленгации и фиксирования источника сигнала на карте (опция 0025)

Эта программная опция, реализованная в анализаторах спектра Anritsu MS2712E, MS2713E добавляет ряд полезных возможностей: режим частотно-временной диаграммы (используется для обнаружения нестационарных сигналов и редковозникаемых помех, а также нестабильности источников сигнала по частоте), режим пеленгатора с формированием звукового сигнала, тон которого зависит от мощности радиосигнала, измерение мощности сигнала на заданной частоте (RSSI), автоматическое определение типа сигнала (GSM, CDMA и др.) на спектрограмме (режим Signal ID).

Также, при наличии опции 0031 (GPS), опция 0025 позволяет выполнять пеленгацию источника радиосигнала с нанесением места его расположения на карту прямо на экране прибора и последующим сохранением в файл. Карту местности на экран прибора можно загрузить с помощью бесплатной программы Map Master, которая поставляется вместе с MS2712E и MS2713E. Кроме того, можно использовать любую свою карту (в форматах JPEG, TIFF, BMP, GIF и PNG), включая отсканированные изображения, главное задать GPS координаты двух углов карты.



Сканер каналов (опция 0027)

Эта программная опция, реализованная в анализаторах спектра Anritsu MS2712E, MS2713E очень популярна у специалистов, работающих с системами



мобильной связи так как позволяет автоматизировать измерение мощности отдельных каналов любых стандартов связи (GSM, TDMA, CDMA, W-CDMA, HSDPA, WiMAX, LTE, системы общественной безопасности и др.). Можно выводить результаты измерений на дисплей в виде групп мощностей по каждому каналу. В одной группе может быть от 1 до 20 каналов. Всего можно создать до 60 таких групп. Начальные и конечные частоты каждого из каналов могут быть индивидуально заданы пользователем прибора или просто выбраны из большого списка существующих стандартов связи.



Анализатор параметров модуляции АМ/ЧМ/ФМ (AM/FM/PM) (опция 0509)

Эта программная опция, реализованная в анализаторах спектра Anritsu MS2712E, MS2713E используется для проверки качества амплитудной, частотной и фазовой модуляции (АМ/ЧМ/ФМ) различных радиопередающих станций. Опция 0509 содержит 4 режима:
1. Режим показа радиочастотного спектра, включая измерение мощности и частоты несущей, а также ширину занимаемой полосы частот.
2. Режим показа аудио спектра, включая измерения: Rate, RMS (глубину и девиацию), Pk-Pk/2 (глубину и девиацию), SINAD, THD и Distortion/Total. Масштаб по горизонтальной оси может быть выбран из перечня: 2 кГц, 5 кГц, 10 кГц или 20 кГц.
3. Режим показа аудио сигнала во временной области, включая измерения: Rate, RMS (глубину и девиацию), Pk-Pk/2 (глубину и девиацию), SINAD, THD и Distortion/Total.
4. Режим одновременного показа всех измерений в виде таблицы (Summary).



Аппаратный демодулятор сигналов с полосой до 20 МГц (опция 0009)

Эта аппаратная опция добавляет в анализаторы спектра и сигналов Anritsu MS2712E и MS2713E плату демодулятора с полосой до 20 МГц, что позволяет выполнять демодуляцию и анализ всех современных стандартов мобильной связи и беспроводной передачи данных: GSM/EDGE, W-CDMA/HSPA+, LTE и TD-LTE, CDMA, EV-DO, Fixed и Mobile WiMAX, TD-SCDMA/HSPA+, ISDB-T, DVB-T/H и др. Наличие опции 0009 необходимо для работы программных опций демодуляции и анализа таких стандартов:

GSM/EDGE (опции 0040, 0041)
W-CDMA/HSPA+ (опции 0044, 0065, 0035)
LTE и TD-LTE (опции 0541, 0542, 0546, 0551, 0552, 0556)
CDMA (опции 0042, 0043, 0033)
EV-DO (опции 0062, 0063, 0034)
Fixed и Mobile WiMAX (опции 0046, 0047, 0066, 0067, 0037)
TD-SCDMA/HSPA+ (опции 0060, 0061, 0038)
ISDB-T (опции 0030, 0032, 0079)
DVB-T/H (опции 0064, 0078, 0057)



Порт подключения Ethernet (опция 0411)

Эта аппаратная опция добавляет в анализаторы спектра и сигналов Anritsu MS2712E и MS2713E разъём RJ45 для подключения прибора к сети Ethernet. По сравнению со стандартным USB подключением, подключение по Ethernet оптимально подходит для использования приборов в составе программно-аппаратных комплексов так как обеспечивает высокую скорость передачи данных и малое время отклика прибора на команды управления. Опция 0411 поддерживает режим динамического присвоения IP адреса DHCP, а также режим статического IP адреса.



Помимо возможности управлять прибором по сети с помощью набора программных команд, опция Ethernet может использоваться для удалённого управления анализатором с помощью готовой бесплатной программы Line Sweep Tools компании Anritsu, которая входит в комплект поставки. При использовании этой программы на экране компьютера полностью повторяется внешний вид прибора (с дисплеем и кнопками) и есть возможность удалённого управления анализатором с помощью мыши.



Чистота спектра
Фазовый шум в одной боковой полосе при 1 ГГц   -100 дБн/Гц, -110 дБн/Гц тип. при смещении 10 кГц
-105 дБн/Гц, -112 дБн/Гц тип. при смещении 100 кГц
-115 дБн/Гц, -121 дБн/Гц тип. при смещении 1 МГц
Диапазоны амплитуды
Динамический диапазон    > 102 дБ (2,4 ГГц), 2/3 (TOI-DANL) в полосе пропускания (RBW) 1 Гц
Диапазон измерения  От отображаемого среднего уровня шума (DANL) до +26 дБм
Диапазон отображения  1 … 15 дБ/деление с шагом 1 дБ, отображается десять делений
Диапазон опорного уровня  -120 дБм … +30 дБм
Диапазон аттенюатора  0 … 55 дБ, шаг 5,0 дБ
Единицы амплитуды  Режимы логарифмической шкалы: дБм, дБВ, дБмВ, дБмкВ
  Режимы линейной шкалы: нВ, мкВ, мВ, В, кВ, нВт, мкВт, мВт, Вт, кВт
Отн. погрешность амплитуды
9 кГц … 100 кГц   ±2,0 дБ тип.
100 кГц … 4,0 ГГц  ±1,25 дБ, ±0,5 дБ тип.
>4,0ГГц … 6 ГГц  ±1,50 дБ, ±0,5 дБ тип.
Отображаемый средний уровень шума (DANL)
            Предусилитель выкл.
(опорный уровень –20 дБм)
  Предусилитель вкл.
(опорный уровень –50 дБм)
(Нормализованная полоса пропускания 1 Гц, ослабление 0 дБ) макс.   Тип. Макс.   Тип.
10 МГц … 2,4 ГГц  -141 дБм  146 дБм  -157 дБм  -162 дБм
>2,4 ГГц … 4 ГГц  -137 дБм   -141 дБм   -154 дБм  -159 дБм
>4 ГГц … 5 ГГц  -134 дБм   -138 дБм   -150 дБм  -155 дБм
> 5 ГГц … 6 ГГц  -126 дБм   -131 дБм   -143 дБм  -150 дБм
Негармонические помехи
Остаточные паразитные сигналы   <-90 дБм (ВЧ вход закорочен, ослабление на входе 0 дБ, > 10 МГц)
Паразитные сигналы, связанные с
входным сигналом
<-75 дБн (ослабление 0 дБ, вход -30 дБм, полоса обзора <1,7 ГГц,
смещение несущей >4,5 МГц)
Отдельные выбросы, тип. <-70 дБн на частотах <2,5 ГГц при частоте входного сигнала 2072,5 МГц
<-68 дБн на частотах (F1-280 МГц) при частоте входного сигнала F1
<-70 дБн на частотах (F1 + 190 МГц) при частоте входного сигнала F1
<-52 дБн на частотах (7349-2F2) МГц при частоте входного сигнала F2, где F2 < 2424,5 МГц
<-55 дБн на частотах (190,5 ± F1/2 ) МГц, F1 < 1 ГГц
Точка пересечения третьего порядка (TOI)
    Предусилитель выкл. (тоны –20 дБм с разносом 100 кГц, ослабление 10 дБ)
800 МГц +16 дБм
2400 МГц +20 дБм
200-2200 МГц +25 дБм. тип.
>2,2ГГц до 5,0 ГГц +28 дБм. тип.
>5,0ГГц до 6,0 ГГц +33 дБм. тип.
Уровень второй гармоники
    Предусилитель выкл., ослабление на входе 0 дБ, вход –30 дБм
50 МГц -56 дБн
>50 МГц – 200 МГц -60 дБн, тип.
>200 МГц – 3000 МГц -70 дБн, тип.
КСВН
2:1, тип.



Опции
        Вариант         Описание
MS2712E-0010 Тройник смещения
MS2712E-0009 Ширина полосы пропускания 20 МГц с демодуляцией
MS2712E-0031 Встроенный GPS-приемник (необходима антенна, приобретаемая отдельно)
MS2712E-0019 Измеритель мощности высокой точности (необходим датчик мощности USB)
MS2712E-0029 Измеритель мощности
MS2712E-0025 Анализатор помех (рекомендуется вариант 31)
MS2712E-0027 Устройство опроса каналов
MS2712E-0431 Создание карты покрытия (необходим вариант 31)
MS2712E-0444 Система измерения электромагнитных полей
MS2712E-0090 Управляемая развертка
MS2712E-0020 Следящий генератор
MS2712E-0509 Анализатор AM/FM/PM с созданием карты покрытия (для создания карты покрытия необходимы варианты 31 и 431)
MS2712E-0880 Измерения GSM/GPRS/EDGE (Необходим вариант 9)
MS2712E-0881 Измерения W-CDMA/HSPA+ (Необходим вариант 9. Рекомендуется вариант 31.)
MS2712E-0882 Измерения TD-SCDMA/HSPA+ (Необходим вариант 9. Для полной функциональности необходим вариант 31.)
MS2712E-0883 Измерение LTE/LTE-A FDD/TDD (Необходим вариант 9. Для полной функциональности необходим вариант 31.)
MS2712E-0884 Измерение CDMA/EV-DO (Необходим вариант 9. Для полной функциональности необходим вариант 31.)
MS2712E-0885 Измерение стационарных/мобильных сетей WiMAX (Необходим вариант 9. Для полной функциональности необходим вариант 31.)
MS2712E-0030 Измерение сигналов цифрового видео ISDB-T (Необходим вариант 9)
MS2712E-0032 Измерение сигналов ОЧС ISDB-T (Необходим вариант 9)
MS2712E-0079 Измерение КБО ISDB-T (Необходим вариант 30, варианты 411 и 751 недоступны для заказа)
MS2712E-0064 Измерение сигналов цифрового видео DVB-T/H (Необходим вариант 9)
MS2712E-0078 Измерение сигналов ОЧС DVB-T/H (Необходим вариант 9)
MS2712E-0057 Измерение КБО DVB-T/H (Необходим вариант 64, варианты 411 и 751 недоступны для заказа)
MS2712E-0751 Измерения радиочастотного интерфейса общего пользования (1 порт SFP) (Варианты 411, 57 и 79 недоступны для заказа)
MS2712E-0411 Подключение по Ethernet (Варианты 751, 79 и 57 недоступны для заказа)
MS2712E-0098 Стандартная калибровка по Z540
MS2712E-0099 Калибровка высшего качества по Z540 и данные испытаний



Характеристики
Основные
Производитель   Anritsu
Страна производитель Япония
Спецификации
Информация для заказа
  • Цена: от 3 500 000 Тг.
